直行箭头交通信号灯

  • 红、黄、绿分屏显示,方向任意可调

  • 规格:Φ300、Φ400

  • 壳体材料:铝压铸、塑料、铝型材

  • 安装方式:横装、竖装

查看购物车

  红黄绿箭头信号灯是华路德公司采用国外最先进的LED发光器件研制开发的全新概念交通信号箭头灯。具有灯芯视角宽、亮度均匀,色谱标准、寿命长、恒流供电、衰减少、可靠性高、稳定性强、耐温性好、电压适应范围广。灯体采用优质铝锭溶化后一次性压铸而成,专为LED灯设计,灯盖开启V型设计,不用任何工具、用手拧即可。双重密封,外观超薄、重量轻、美观大方。在烈日及浓雾条件下,更显其卓越的优点。是当今交通信号灯的潮流产品,各项指标均达到或超过GB14887-2003标准。

二、外观及结构

  红黄绿箭头信号灯灯由直径为400mm,发光颜色分别为红、黄、绿箭头图案组成,外壳采用我公司独立研制和生产的一次成型超薄V型铝压铸灯壳,该灯壳具有如下特点:

  1、采用专用铝压铸模具一次成型,重量轻,强度高,在高低温条件下变形小,抗腐蚀性强,克服了塑料灯壳在长时间使用条件下容易发生老化开裂的缺陷。

  2、该灯壳专门为Φ400LED交通信号灯设计,体积小,外形美观大方,在生产过程中经过压铸、筛选、修边、整形、喷涂等多道工序,成品表面光洁,决无开裂、毛刺、银丝等缺陷。

  3、灯壳颜色采用黑色主体加白色装饰框,色泽鲜明,长时间使用无褪色。

  4、外观形状,采用圆角方形外壳,圆形遮阳罩。

  5、密封性,为了最大限度地提高灯壳的防尘和防水性能,采用两重密封技术,首先在灯盖和灯壳接缝处专门设计有防水密封圈凹槽,同时在信号灯内部采用专门的密封托盘,将LED灯片和电源密封在透光罩和托盘之间,最大限度地保证了室外各种天气情况下的密封效果。

  6、安装,该信号灯壳在设计时充分考虑到各种安装形式,配有多种安装支架,并在信号灯两端设计有万向齿盘,方便调整安装角度;灯盖采用V型开启形式,并专门配置手拧固定螺丝,在安装和维修时不需借助任何工具即可开启灯盖。

  7、信号灯需要在室外长期使用,除了保证灯壳主体的耐用性外,我公司一律采用不锈钢螺丝固定各个信号灯组件。

三、灯壳材料

  1、信号灯外壳采用铝锭经融化后一次压铸成型,重量轻、强度好,长时间室外使用不易变形和老化。

  2、信号灯遮阳罩和装饰条采用超薄铝合金材料,强度高,柔韧性好。

  3、色片采用钢化玻璃,透光性好,不易上灰尘,破碎对人无伤害。

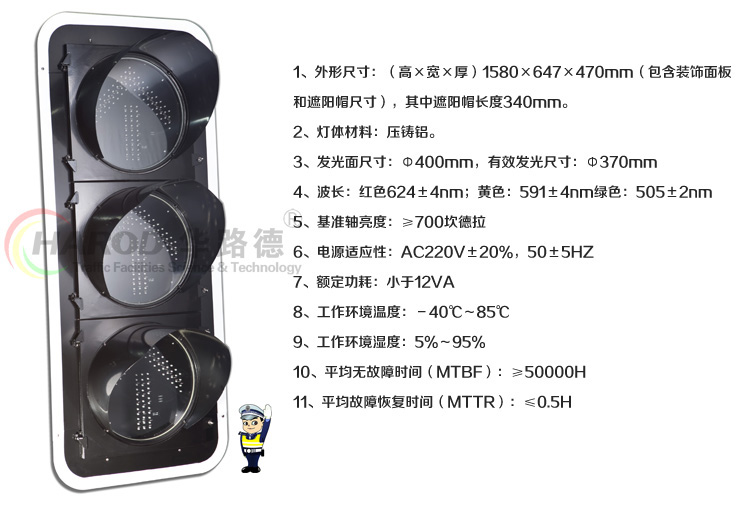

四、产品形状和结构尺寸

  1、FX-400红黄绿箭头灯由铝压铸灯壳主体、灯盖、遮阳罩、装饰延和红、黄、绿箭头图案组成。

  2、信号灯外壳总体尺寸为647mm X 1585mm,其中灯盖尺寸为457mm X 457mm,遮阳罩有效长度为350mm,遮沿侧夹角为56度,遮沿包角为314度。

  3、信号灯透光直径为400mm,信号灯有效发光单元透光面尺寸为370mm。

  4、每个信号灯单元(包括红、黄、绿三个独立发光单元)由LED发光灯片、透光色片、防水橡胶圈、密封托盘和电源组成,其中灯片和电源安装在密封托盘内,与透光色片一起通过螺丝固定到灯盖。

五、新颖技术

  1、灯盖采用V型开启方式,手拧螺丝,方便安装和维护。

  2、超薄灯体设计。

  3、防水密封托盘,二次防水和防尘。

  4、独特的稳压管保护,延长信号灯的使用寿命。


序号 规格型号 简要描述 详情 订购
1 JD-300AA-3B14-207Z φ300mm,镁压铸壳体,小功率LED,国标电源,玻璃色片,黑白装饰面板,直装 详情
2 JD-300AA-3B14-207H φ300mm,镁压铸壳体,小功率LED,国标电源,玻璃色片,黑白装饰面板,横装 详情
3 JD-300CA-6-207Z φ300mm,镁压铸壳体,大功率发光管,国标电源,透镜色片,黑白装饰面板,直装 详情
4 JD-300CA-6-207H φ300mm,镁压铸壳体,大功率发光管,国标电源,透镜色片,黑白装饰面板,横装 详情
5 JD-400AA-3B14-207Z φ400mm,镁压铸壳体,小功率LED,国标电源,玻璃色片,黑白装饰面板,直装 详情
6 JD-400AA-3B14-207H φ400mm,镁压铸壳体,小功率LED,国标电源,玻璃色片,黑白装饰面板,横装 详情
7 JD-400AA-3C-207Z φ400mm,镁压铸壳体,小功率LED,智能电源带报警输出,玻璃色片,黑白装饰面板,直装 详情
8 JD-400AA-3C-207H φ400mm,镁压铸壳体,小功率LED,智能电源带报警输出,玻璃色片,黑白装饰面板,横装 详情
9 JD-400AA-3D-207Z φ400mm,镁压铸壳体,小功率LED,智能电源不带报警输出,玻璃色片,黑白装饰面板,直装 详情
10 JD-400AA-3D-207H φ400mm,镁压铸壳体,小功率LED,智能电源不带报警输出,玻璃色片,黑白装饰面板,横装 详情
11 JD-400CA-6-207Z φ400mm,镁压铸壳体,大功率发光管,国标电源,透镜色片,黑白装饰面板,直装 详情
12 JD-400CA-6-207H φ400mm,镁压铸壳体,大功率发光管,国标电源,透镜色片,黑白装饰面板,横装 详情
13 JD-400CA-6C-207Z φ400mm,镁压铸壳体,大功率发光管,智能电源带报警输出,透镜色片,黑白装饰面板,直装 详情
14 JD-400CA-6C-207H φ400mm,镁压铸壳体,大功率发光管,智能电源带报警输出,透镜色片,黑白装饰面板,横装 详情
15 JD-400CA-6D-207Z φ400mm,镁压铸壳体,大功率发光管,智能电源不带报警输出,透镜色片,黑白装饰面板,直装 详情
16 JD-400CA-6D-207H φ400mm,镁压铸壳体,大功率发光管,智能电源不带报警输出,透镜色片,黑白装饰面板,横装 详情
17 JD-300AB-3-Y307-4800 φ300mm,铝型材壳体,小功率LED,常规恒流电源,玻璃色片,无装饰面板,一体化灯杆,杆高4.8米 详情
18 JD-400AB-3B14-Y307-5400 φ300mm,铝型材壳体,小功率LED,国标电源,玻璃色片,无装饰面板,一体化灯杆,杆高5.4米 详情
序号 文件名称 简述 查看
1 LED主动发光道路交通标志 GB_T 31446-2015 免费下载 LED主动发光器件为发光源显示图形符号、文字等内容,向道路利用者传递信息的交通标志,包括警告标志、禁令标志、指示标志、指路标志、旅游区标志、作业区标志、辅助标志、告示标志等。 查看
2 移动式道路交通信号灯TCTS19-2023,完整版免费下载! T/CTS 19-2023,中国道路交通安全协会发布《移动式道路交通信号灯》团体标准,宁波华路德交通设备科技有限公司起草单位之一! 查看
3 一体化人行灯灯杆尺寸图 查看
4 一体化机动车灯杆尺寸图 查看
5 信号灯安装支架 查看
6 铝压铸尺寸图 铝压铸尺寸图 查看
7 铝型材尺寸图 查看
8 GB 25280-2016 道路交通信号控制机免费下载 查看
9 补光灯上位机设置软件 查看
10 补光灯上位机设置软件使用说明 查看

产品呈现格式:

    ● 通用产品名称和公司内部对应的图案号,如机动车信号灯(图案号:07)

    ● 产品图片,对于ton共产品仅呈现镁铝压铸信号灯饿图片,其他产品图片请在网站查看或直接向我司销售索取

    ● 产品选型表,没类黑屏根据规格,发光材料,电源类型,面罩类型,装饰面板,壳体,安装方式等可细分为多种型号的产品,该列表将帮助您快速完成产品的选型

    ● 通过网站上产品“自选配置”功能 ,可快速生成产品型号

    ● 并不是所有图案的信号灯都可组成多达3000多种不同型号的产品,是否存在可电询我公司销售(0574-63973388)

产品的差异:

    ● 同一类图案的信号灯产品因不同的选型其价格有所差别,在此我们郑重承诺:价格只涉及生产成本,不涉及质量与可靠性

    ● 运输方式(货运或快递)和距离。

    ● 质保期

    ● 是否上门安装指导

    ● 账期(现款、固定账期、年底总结算等)

质保与售后服务承诺:

    ● 默认情况下,质量保证期为一年,在质保期内,除人为或不可抗力因素外,对所有产品实行保修包换。

    ● 质保期外出现产品故障,原则上寄回公司返修,公司将依据产品修复情况酌情收取成本费,单个产品修复材料成本20元免收维修费。

    ● 我公司售后维护人员联系电话7*24小时开机,随时为您提供安装、调试、故障排查等远程指导。

    ● 我公司售后服务人员会定期或不定期到各个销售区域巡检,请关注我公司公众号。
