HD-4遥控式多相位移动信号灯(停产)

　　HD-4遥控式多相位太阳能移动信号灯采用高亮度LED发光管作为发光材料，蓄电池＋太阳能电池板作为电源，外形采用一体式结构，所有部件均嵌入其中，具有外形美观，移动方便、操作简单等特点，特别适用于临时路口的交通控制。
技术指标
1、 外形尺寸：底座800×620mm，高度2300～3000mm可调。
2、 壳体材质：铁。
3、 总重量：82kg。
4、 信号灯规格：Φ200，四面，红、黄、绿三合一。
5、 输出信号灯数量：18路，两个方向分别输出左、直、右标准红黄绿灯。
6、 运行方式：定周期、黄闪、关灯、多时段、手动。
7、 可选配无线遥控手动功能，遥控可靠距离大于20米。
8、 最大可设时段数量：8个。
9、 可设相位方案：8套，每套相位方案最大可设相位数量：8步。
10、 配置蓄电池容量：12V/100AH。
11、 太阳能电池板：5W/17V。
12、 蓄电池充满后连续工作时间：大于3天。


信号灯组成
1、 信号灯灯头，采用金属支架，外形喷黑，信号灯规格Φ200mm，三合一。
2、 底座，采用不锈钢底座，外形喷黄，底座尺寸：800×620×500mm，内置蓄电池和控制器。
3、 升降杆，采用金属方管，通过升降机构可以升高或降低信号灯高度，升降高度700mm。

安装

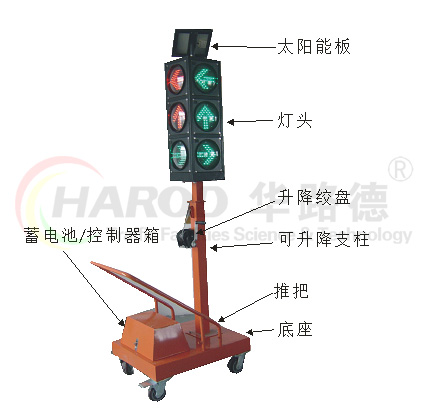

因运输原因，移动信号灯被分解成太阳能板、灯头、可升降支柱（含绞盘）、底座、蓄电池等几个部份，用户需要按如下步骤进行现场装配：
1、 安装太阳能板，首先将灯头引出的太阳能板连接线接入太阳能板接线盒，注意黄线接正极、黑线接负极；将太阳能板支架套入灯头上方伸出的圆管，将多余的引出线穿入灯头内，用扳手拧紧紧固螺丝。
2、 安装灯头，将灯头引出的两根控制线穿过可升降支柱，注意不要破坏控制线标记；用自带的螺丝紧固灯头和支柱。
3、 安装支柱，将支柱和底座用自带的紧固螺丝固定。
4、 接线，掀开蓄电池箱盖，将从灯头引出的控制线按标记接入到控制器接线端子内。
5、 安装蓄电池，将蓄电池放入箱体内，将控制器接线端引出的蓄电池连接线接入蓄电池。
6、 安装推把，将推把按图示套入底座伸出的圆管，并用扳手紧固推把。
使用
用车辆将移动灯运输到临时路口，注意应将灯头高度缩到最低；人工推到路口中间位置，按路口实际形态调整信号灯角度，踩下滚轮刹车片固定；摇动升降绞盘将灯头升到合适高度；打开蓄电池箱盖，打开控制器电源开关。
